射水抽氣器

V? trí hi?n t?i c?a b?n：Trang ch? ? 產品中心 ? 射水抽氣器 ? 射水抽氣器

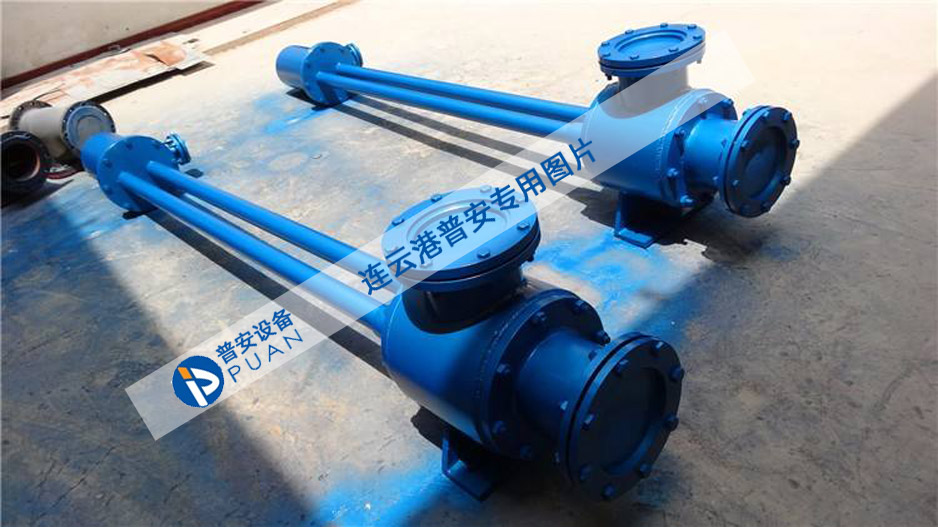

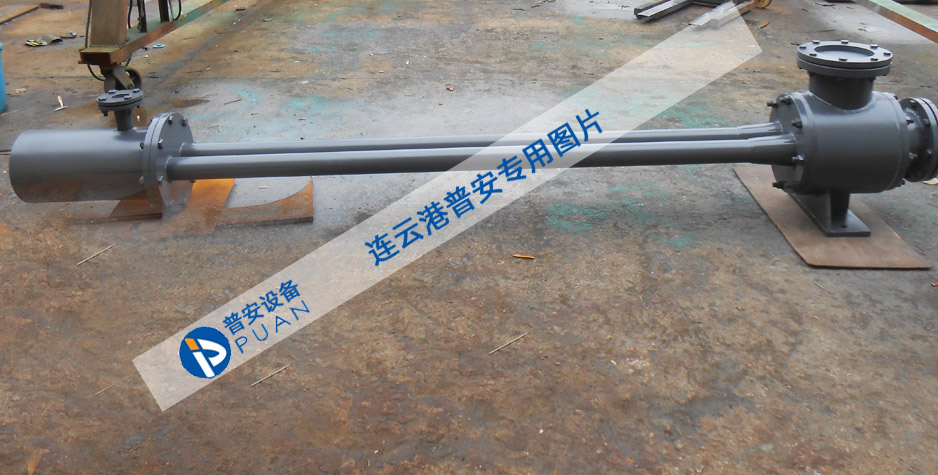

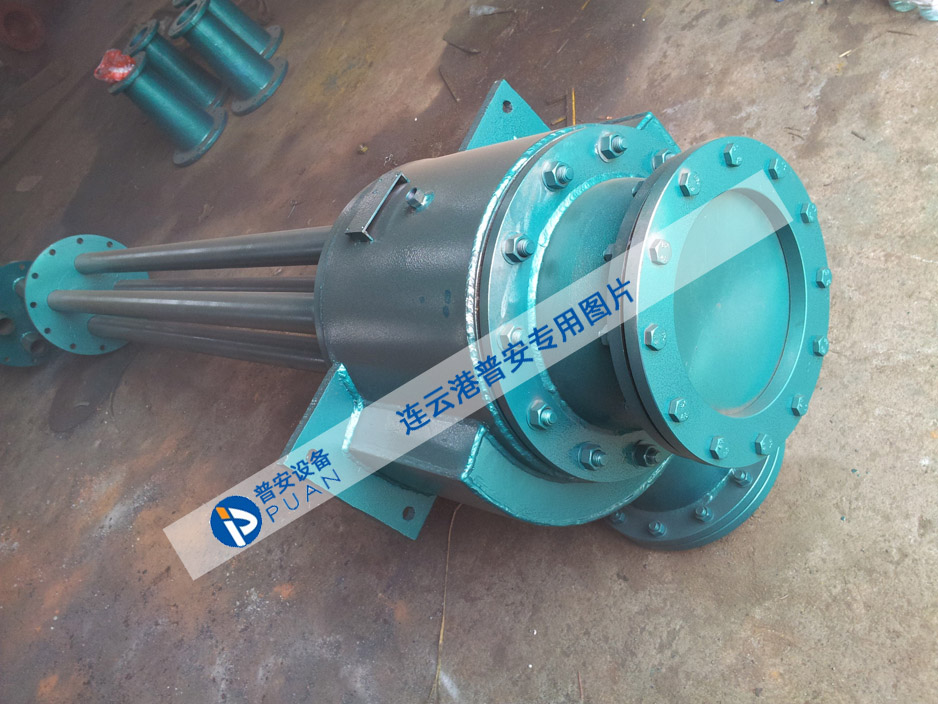

Tên：射水抽氣器

Chi ti?t th?ng tin

一、產品用途:
用于火力發電廠抽吸凝汽器真空和其它需要真空適用范圍：N3MW的設備之用，屬新節能環保型機組的舊水抽改造，汽抽改水抽，或新機組配套使用（已為國內多家汽輪機廠多臺機組配套）

二、特點:
1、結構簡單，安全可*，壽命長，噪音低，投資少；
2、對工作水質要求低，通流部件采用耐腐蝕材料并進行特殊設計，效率高；
3、有良好的啟動性，能耗小，建立真空快；
4、可實現余速利用，抽吸軸封加熱器內不凝結氣體；

三、產品規格及常規配套表數:

抽氣器型號	抽氣量 ( 吸入室壓力 0.04MPa)	配套射水泵		適用于汽輪機組容量
		泵	電機
TDPA-N3	7.0kg /h	IS80-50 -200A	Y 160M 1-211KW	N3MW 以下
		Q 60m3 /h H 40m
TDPA-N6	8.5kg /h	IS100-65-200B	Y 160M 1-2 18.5KW	N6MW
		Q 90m3 /h H 39m
TDLY-N12	10.5kg /h	IS100-65-200B	Y 160M 1-2 18.5KW	N12MW
		Q 90m3 /h H 39m
TDPA-N25	12.5kg /h	IS125-80 -200A	Y 200L -2 30KW	M25MW-N25MW-N50MW
		Q 150m3 /h H 40m
TDLY-20	20kg /h	200S-42	Y 225M -2 45KW	N50MW( 方案一 )
		Q 280m3 /h H 42m
TDPA-32	32kg /h	250S -39A	Y280S-4 75KW	N50MW( 方案二 )
		Q 420m3 /h H 36m
TDPA-40	40kg /h	250S-39	Y 315L -4 160KW	N100MW-135MW
		Q 486m3 /h H 39m
TDPA-90(I)	85kg /h	350S -44A	Y 315M 1-4 220KW	N200MW
		Q 1116m3 /h H 36m
TDPA-90( II )	90kg /h	350S-44	Y 315M 1-4 220KW	N300MW( 配兩臺 )
		Q 1260m3 /Hh 44m
TDPA-90( III )	90kg /h	350S-44	Y 315M 1-4 220KW	N600MW( 配三臺 )
		Q 1260m3 /Hh 44m
注 : 本公司可以按用戶要求提供相應的射水抽氣器

四、技術說明：

1、用戶提供機組容量、舊抽氣器型號、技術參數，原射水泵、電機參數。
2、確定更換目的：是以提高真空為主，還是保持目前真空以降低耗功為主。
3、提供原抽氣器進水管徑、空氣管徑及標高，以方便我公司生產的射水抽氣器參照執行，安裝時方便省時，減少勞動強度。
4、改造前我公司提供改造方案、效益分析報告一份、安裝圖一份，作為用戶參考文件。

五、安裝說明：
1、抽氣器本體出廠前已經過0.5Mpa水壓試驗和干空氣抽吸試驗，安裝后應確保連接法蘭，真空表接頭等處嚴密不漏。
2、抽氣器進氣管與凝氣器空氣管連接長度應盡量短以降低抽氣阻力。
3、抽氣器安裝應垂直，各段在組合時應嚴格對中，支撐支架應穩固。
4、抽氣器安裝高度應適中，減少壓力損失，排水管插入水箱深度以250mm～300mm為宜。
5、閉式循環因水溫逐漸升高，需要定時補充冷卻水冷卻水盡可能補到水泵進口處,充分發揮其冷卻效果。
6、當每臺機組僅安裝一臺抽氣器時，空氣管路不必過高，當安裝兩臺抽氣器時，為避免水箱的水經備用抽氣器逆止閥返入凝汽器，其空氣連通管高度≥11m。

六、改造實例：
某電廠N50MW上汽機組，配套水抽技改為TDLY-32型后，水泵葉輪按要求進行切割，射水泵電流由102A下降為84.3A，機組真空由93Kpa提高到95Kpa，排汽溫度由42℃降低為38℃，利用新水抽的余速抽氣器，軸封風機停止投入電流又節約5A。
